特点及用途
XD系列真空泵为单级旋片式机械真空泵，结构简单，操作容易，维护方便，是一种使用范围广泛的获得真空的基本设备。它的工作原理与一般容积泵相同，是由一个与传动轴同心安装而在泵体内处于偏心位置的转子组成，转子上有三个径向滑动的叶片，将泵腔分隔成三个工作室，被抽气体自吸气口进入，通过打开的逆止阀与过滤网进入泵室，当转子旋转时，完成吸气的工作室自行与进气口隔离并将气体压缩和通过泵室与排气箱之间的通路将气体排出。旋转一周，重复三次操作。
XD型真空泵是一种结构较为完善的真空泵，它可以在任何入口压强下工作。它较之一般旋片式真空泵具有更广泛的使用范围，适用于各类食品的真空包装，橡胶和塑料工业的真空成型，印刷工业的纸张输送，各类铸件的真空浸渍防漏，真空雕塑机的吸附，真空夹具、真空干燥、真空过滤、真空动力试验以及医院手术室的真空吸引，在本型泵所能达的真空范围内的真空处理。
主要技术参数
|
型 号 |
抽 气 速 率 |
极限压力≤(Pa) |
功率(kw) |
转速
（r/min） |
用油量
（L） |
吸气口径（in） |
重量（Kg） |
|
(m3/h) |
（L/S） |
|
XD-020 |
20 |
5.6 |
200 |
0.75 |
2900 |
0.5 |
1/2 |
19 |
|
XD-040 |
40 |
11.1 |
200 |
1.5 |
1450 |
1.5 |
11/4 |
45 |
|
XD-063 |
63 |
17.5 |
200 |
2.2 |
1450 |
2 |
11/4 |
62 |
|
XD-100 |
100 |
27.8 |
200 |
3 |
1450 |
2.5 |
11/4 |
75 |
|
XD-160 |
160 |
44.4 |
200 |
4 |
1450 |
5 |
2 |
145 |
|
XD-250 |
250 |
69.4 |
200 |
7.5 |
1450 |
5 |
2 |
200 |

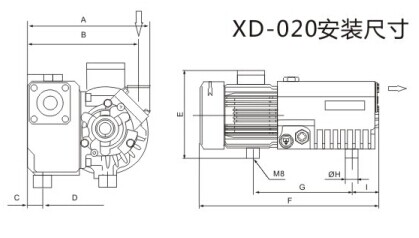

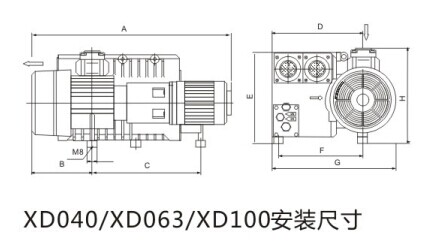

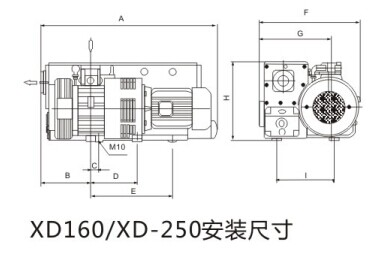

外型尺寸
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
XD-020 |
232 |
213 |
26 |
130 |
200 |
473 |
210 |
30 |
117 |
|
XD-040 |
650 |
150 |
337 |
195 |
270 |
225 |
300 |
280 |
-- |
|
XD-063 |
650 |
150 |
325 |
295 |
285 |
273 |
430 |
295 |
-- |
|
XD-100 |
720 |
180 |
350 |
295 |
285 |
273 |
430 |
295 |
-- |
|
XD-160 |
855 |
225 |
35 |
240 |
420 |
495 |
345 |
435 |
310 |
|
XD-250 |
1010 |
260 |
40 |
300 |
390 |
560 |
385 |
440 |
355 |
特性曲线
