一、概述

    真空引水装置广泛应用于自来水厂、电厂、造纸厂、石油化工等矿业大型水泵启动前的真空引水。完全取代大型水泵灌水时在吸入管路进水口安装底阀的传统结构形式，从而达到减小吸入管路损失，改善水泵吸入性能的目的。

二、工作原理

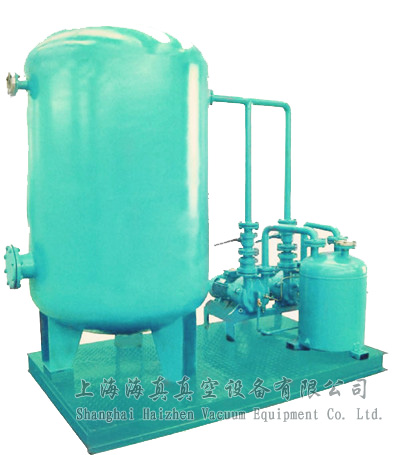

真空引水装置由两台2BV水环真空泵，一个真空罐，一个循环供水罐，一组管道阀件及一套电气自动控制配电箱组成的成套的真空获得设备，是以真空罐作为真空存储设备的成套系统。水泵在运行之前，必须使泵内充满水，本装置利用水环泵对水泵抽真空泵体内形成一定的真空度，使被抽吸的液体在大气压作用下沿吸水管进入水泵泵体内，当系统的真空度达到一定值或被抽吸的液体的液位达到一定高度，关闭引水装置吸气管道上的阀门，关闭真空泵，就可以启动水泵了。

三、结构配置

    真空引水装置根据用户的使用需求不同可分为：简易型（配置代号J）、标准型（配置代号B）两种结构配置，如下表所示：

简易型

    由真空泵、气水分离器、连接部件、底座、止回阀等组成，机组不带控制柜，引水成功与否需用户自己判断，引水成功后关闭进气管路上的阀门和手动切断机组电源。

标准型

由真空泵、气水分离器、连接部件、底座、真空止回阀、控制元件等部件组成，机组带自动控制配电柜，机组根据安装在进气管路上的真空引水控制器的压力信号来判断引水的否成功，引水成功后，机组自动关闭进气管路上的电磁阀（或电动阀门）和切断电源，控制柜输出引水成功信号，启动水泵，整个引水过程结束。

四、装置的安装

    装置安装的位置及真空管道的布置等均由泵站设计者决定。
