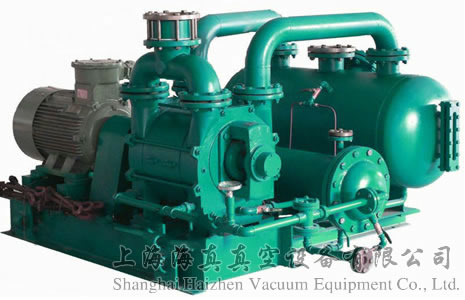

液环式真空泵闭路循环系统

    水环真空泵因其工作原理及结构上的特点使其在化工、制药等行业得到了广泛的应用。在正常的应用中,水环真空泵的工作液多采用直排方式,如图1所示。

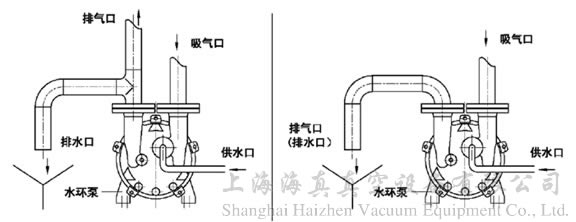

图1 一般的水环真空泵工作液供应及排放示意图

    水环真空泵排出的水进入大的循环水池或直接排走。这种供水及排水方式连接方便,使用简单,在实际应用中被较多地采用。

    但是如果被抽除的介质中含有有机溶剂、有毒物质等时,采用工作液直排的使用方法存在以下缺点:

    因水环泵在抽除气体时,被抽气体与工作液混合,排水口排出的水中会含有部分有机溶剂、有毒物质,因水的排放量大,水的排放对环保造成了很大压力。
    含有有机溶剂、有毒物质的水会释放出有害气体,加重了对环境的污染。
    被抽除的有机溶剂不易回收而被浪费掉。
  鉴于以上问题,越来越多的化工、制药企业采用了水环式真空泵闭路循环系统。

液环真空泵闭路循环系统主要特点如下:

   1、机组作为成套设备供货,包括气液分离器、换热器、机架、内部管线等附件,更利于用户的安装,可大大缩短用户的安装周期。
   2、工作液可采用水或各种化工溶剂等循环使用,大大减小了化工行业对环境的污染。
   3、如采用所抽除介质作为工作液时,可回收所抽除的介质。
   4、液环真空泵闭路系统需根据用户的入口条件、冷却水的条件、排气口的条件等进行设计,属于非标产品。
工作原理:

  最基本的液环真空泵/压缩机闭路循环系统如图2:
  被抽气体从吸气口进入液环真空泵/压缩机,经液环真空泵/压缩机压缩后与部分工作液一起进入气液分离器,在气液分离器内气液两相得到分离,气体从排气口排出,工作液经换热器被液环泵/压缩机吸入进行循环使用。
  液环泵在工作过程中会产生热量,主要热量包括:真空泵/压缩机的无效功率;吸入气体温度较高带来的热量;吸入气体含有可凝性气体在压缩过程中释放出相变热。换热器的主要作用是通过冷却水冷却工作液,使工作液温度保持在合理的范围之内。

设备组成:
   液环真空泵/压缩机闭路循环系统主要部件包括:
   . 液环真空泵/压缩机
   . 气液分离器
   . 换热器
   . 共用底盘
   . 内部管线

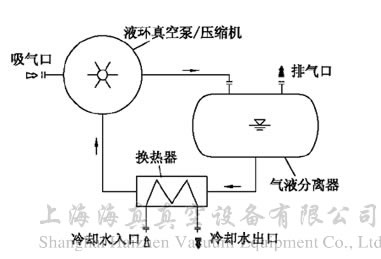

图2:液环真空泵闭环系统基本流程图

    在使用中可根据实际情况选择安装以下附件:

    1、 吸气口真空止回阀。为防止真空泵/压缩机停机时返流,一般需在泵的入口处安装真空止回阀或气动阀门等。
    2、 吸气口真空表或压力传感器。为便于观察泵吸气口的压力,可在泵吸气口安装真空表。如需根据吸入压力进行控制动作,应在泵吸气口安装压力传感器。
    3、 吸气口过滤器。如系统及管路中可能会有异物进入泵内,应在泵吸气口安装过滤器或滤网。
    4、 分离器溢流口。可将多余的工作液从气液分离器中排出。
    5、 分离器补液口。如工作液不足时可从补液口适当补充工作液。
    6、 分离器液位计。可观察分离器内的液位,如需液位自动控制,则应安装带信号输出的液位计、自动溢流或补液装置。
    7、 分离器压力表。如分离器内可能会产生压力,应在分离器上安装压力表。
    8、 温度计。如需观察工作液入口温度,应在工作液管路中安装温度计。
    9、 工作液增压泵。如泵的工作液供应不足或工作管路阻力较大时可安装工作液增压泵。
    10、工作液控制阀门。如工作液供应可能会过大时应在工作液管路中安装控制阀门。
    11、汽蚀保护管路。如真空泵的吸入压力接近工作液的饱和蒸汽压,应在真空泵与分离器之间安装汽蚀保护管路。
    12、如作为压缩机使用时,应在压缩机的吸排气管路之间安装平衡管路及相应阀门附件。
    13、吸气管路、排气管路、工作液管路截止阀。如液环真空泵/压缩机设计为多台泵并行使用,共用分离器时,应在吸气管路、排气管路、工作液管路安装截止阀。
    14、排气冷凝器。如需对排气口可凝性气体进行捕集或回收,可在气液分离器排气口安装冷凝器。
    15、如有其他特殊要求时,可安装相应附件。
基本型式:
    1、 工作液采用水或其它液体,被抽介质不回收。
  流程图如图2
    2、 工作液采用被抽介质,排气口增加排气冷凝器。
  流程图如图3
  我们已成功地应用了甲醇、乙醇、乙二醇、甲苯、二甲苯、丙酮、丙烯腈、二氯甲烷、氯仿、四氯化碳等溶剂作为液环真空泵的工作液。

    我们已成功地应用了甲醇、乙醇、乙二醇、甲苯、二甲苯、丙酮、丙烯腈、二氯甲烷、氯仿、四氯化碳等溶剂作为液环真空泵的工作液。

图3 液环真空泵闭环系统流程图 (用于回收溶剂)

设备选型注意事项:

    因液环真空泵/压缩机的选型需根据详细的工况条件进行计算,如需我公司进行设计选型,请务必提供详细的工况条件。
    液环式真空泵闭路循环系统是由水环式真空泵及汽水分离器、换热器及各类管路附件组成的成套设备。其相对于单台液环真空泵而言,安装更加方便。因工作液可循环使用,该系统大大减小了工作液的消耗和对环境的污染,因此在所抽除气体中有毒,所抽除气体含有有机溶剂等各种场合具有明显优越性。在大多使用场合均可采用液环真空泵闭路循环系统。
